一、工作原理
在緊急情況下，本產品利用電磁感應原理，啟動控制開關時，由功能控制電路控制爆玻器的敲擊次數并使爆玻器感應線圈得電，產生磁力，推動鎢鋼頭撞擊玻璃，以便在封閉式倉內發生緊急情況時可及時順利逃生。
主要部分

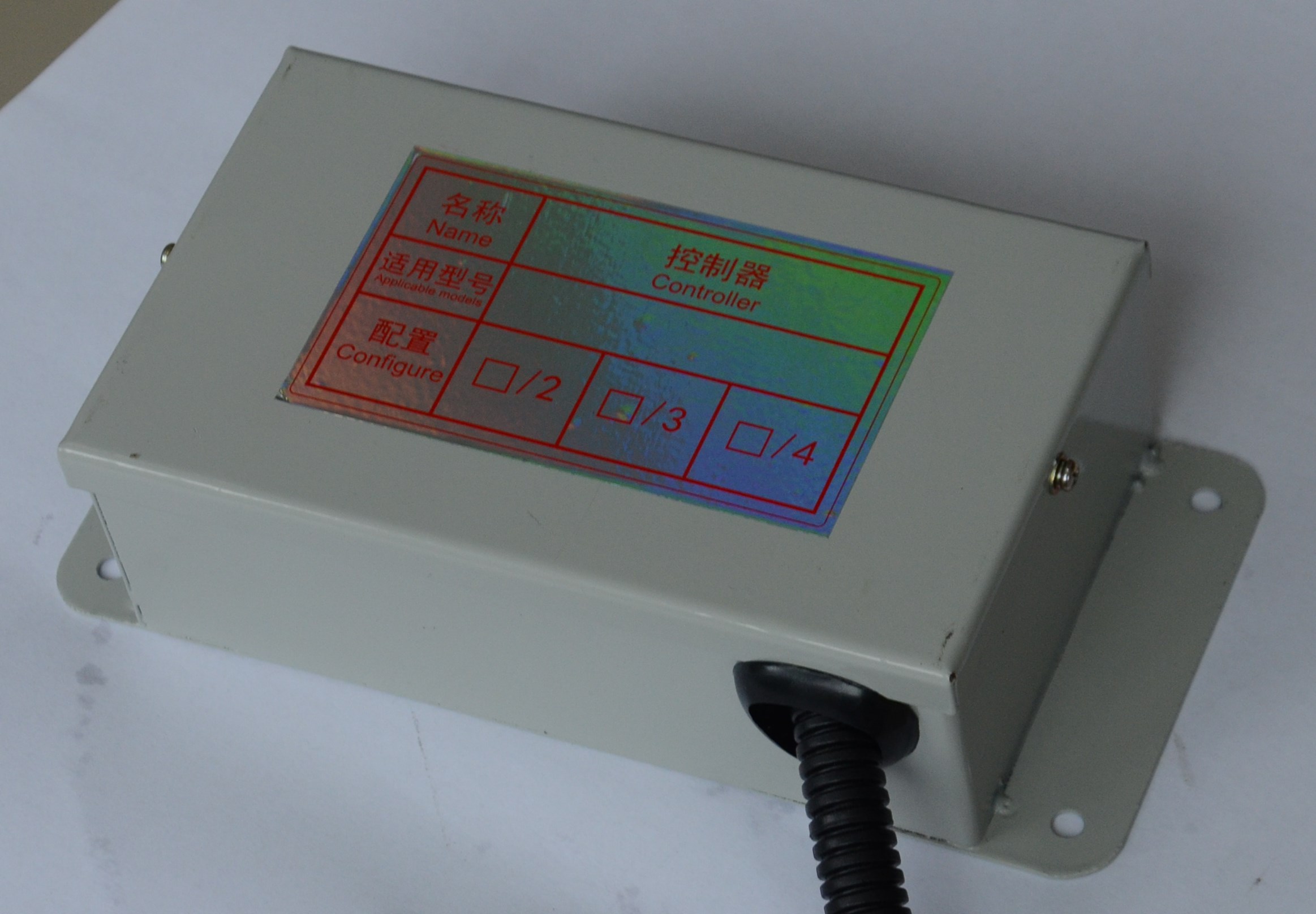

爆玻器 功能控制電路盒 控制開關
二、安裝說明
1.將電磁式電動擊窗器（爆玻器）緊貼玻璃固定于車窗一角汽車骨架立柱上，電磁式電動擊窗
器（爆玻器）防振墊緊貼玻璃，誤差間距≤2mm。安裝時使用M4（沉頭）防滑自攻螺釘將
電磁式電動擊窗器（爆玻器）安裝在客車骨架立柱上。方法見下圖所示
2.由一個或多個控制開關并聯控制，并將控制開關固定于儀表臺處。
3.功能控制電路盒引出連接頭，接入24V電瓶電源，紅色為正，黑色為負。
4.電磁式電動擊窗器（爆玻器）引出接頭連接工作指示電路盒。
5.工作指示電路盒按插頭號碼分別連接功能控制電路盒和爆玻器。
6.控制開關按插頭號碼與功能控制電路盒連接。
三、操作說明
當發生緊急情況時，司機及車內人員只需打開開關保險蓋，按下控制開關即可擊打玻璃，擊打后，玻璃呈網狀龜裂，乘客可用手輕推玻璃即可脫落。
操作步驟

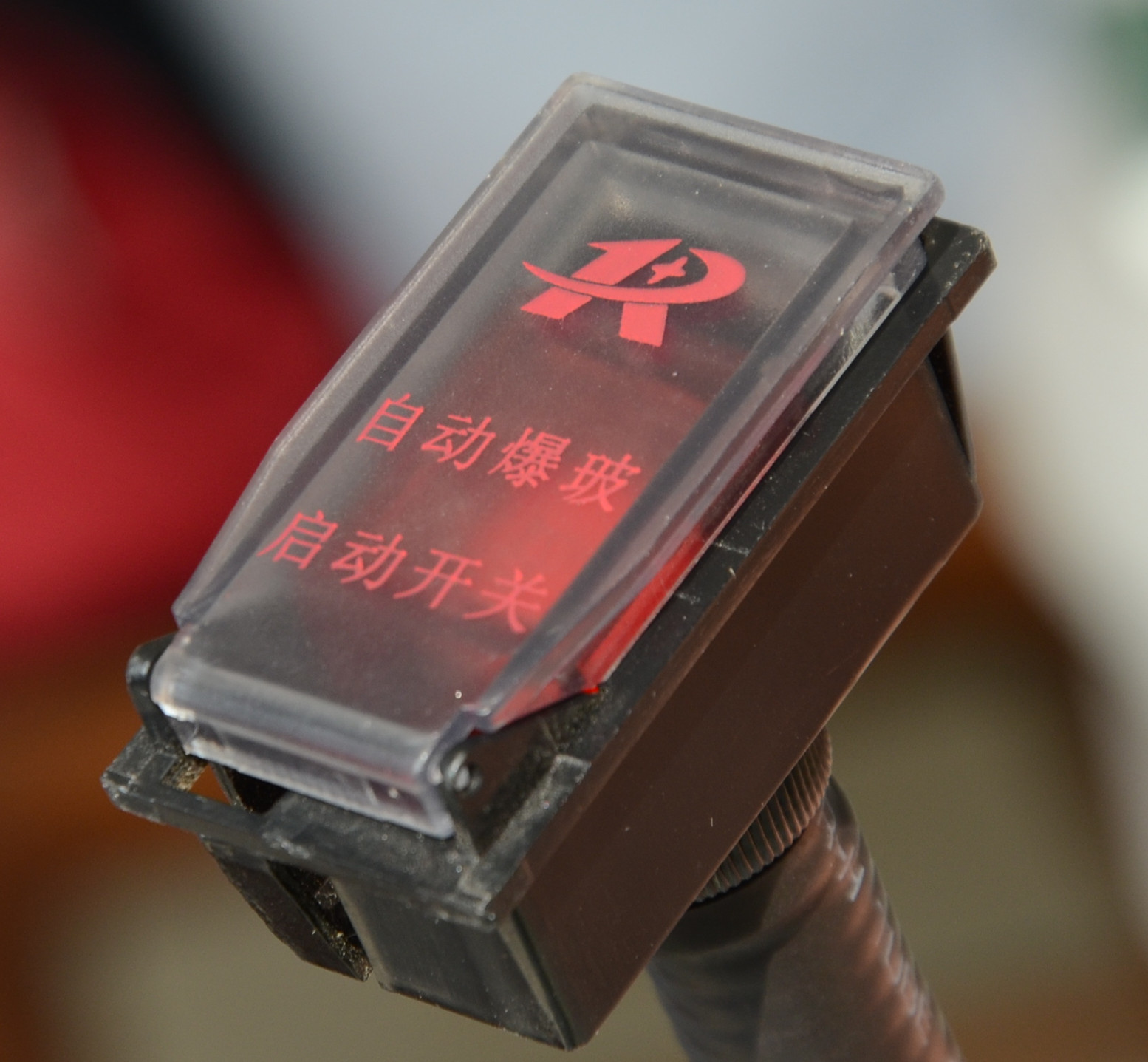

打開保險蓋，用力按下開關
四、特別提醒
1、本機使用直流24v電源，接入時請按正確極性，紅色為正，黑色為負，不要接反，以免無法檢測電磁式電動擊窗器
?。ūＦ鳎┦欠裼须娫?。
2、安裝時禁止帶電操作。
3、接入本機的電源線材要留有余量并可靠連接。
4、非緊急情況，嚴禁打開控制開關保險蓋及按動開關，防止車窗玻璃無故擊破。
5、車輛安裝玻璃應滿足不大于8mm的單層鋼化玻璃。
6、每套控制開關只可控制4個以?xún)?nèi)電磁式電動擊窗器。
7、每套控制開關供電電源保險絲規格為20A
8、電磁式電動擊窗器配備警報電路，當手柄誤撥動時，警報電路會發出嘀~~~響，請及時排查擊窗器線路故障。
9、當工作指示盒上綠燈不亮?xí)r，請及時排查擊窗器線路故障。

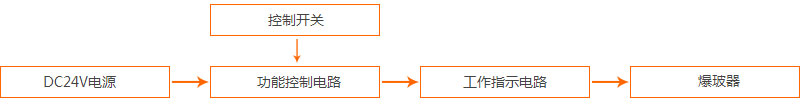

五、電路連接圖
六、技術參數
|
七、裝箱配件清單
|
八、服務承諾
1、無錫宏日科技有限公司的電磁式電動擊窗器自購買之日起，產品保修36個月或20萬公里，隨產品所贈送的備件不在保修
期范圍內。
2、無錫宏日科技有限公司的電磁式電動擊窗器實行全國聯保，提供24小時客戶服務熱線0510-88791813。
3、保修期內，客戶發現故障，根據情況先進行電話咨詢，若不能解決，本公司客戶服務部將指定人員上門維修。
4、上門維修承諾：公司在全國各地組建了辦事處，有健全的售后服務網絡。
5、保修期過后，客戶發現故障，根據情況先進行電話咨詢，若不能解決，有技術人員上門服務，酌情收取材料成本費。
